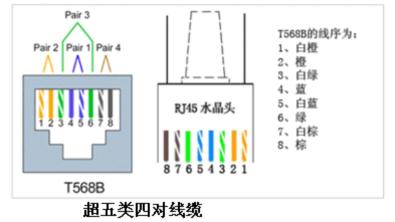

標準的五類網線有四對雙絞線，但是在10M BASE-T和100M BASE-T中只用到其中的兩對。IEEE80 2.3af允許兩種用法：

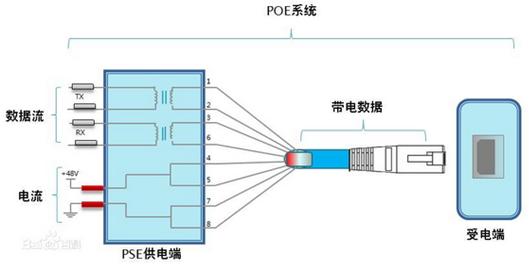

     1.應用空閑腳供電時4、5腳連接為正極，7、8腳連接為負極。下圖為利用空閑線（4,5,7,8）傳遞48V的電源。

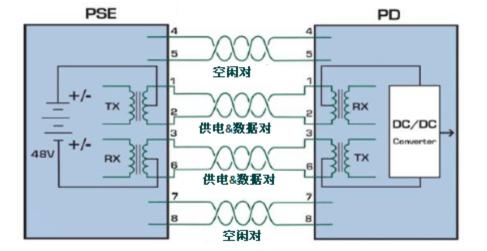

      2.利用信號線（1,2,3,6）同時傳遞數據信號和48V的電源。應用數據腳供電時,將DC電源加在傳輸變壓器的中點,在這種方式下線對1、2和線對3、6可以為任意極性。傳輸數據所用的芯線上同時傳輸直流電,其輸電采用與以太網數據信號不同的頻率，不影響數據的傳輸。

      標準不允許同時應用以上兩種情況。電源提供設備PSE只能提供一種用法,但是電源應用設備PD必須能夠同時適應兩種情況。該標準規定供電電源通常是48V、13W的。PD設備提供48V到低電壓的轉換是較容易的,但同時應有1500V的絕緣安全電壓。

     下面談一下1000M BASE-T   POE 供電系統。

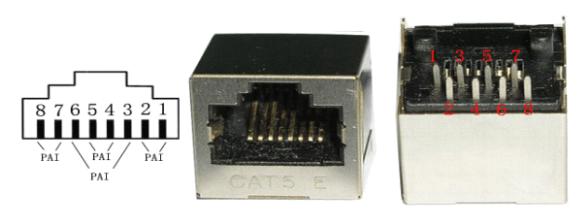

 圖3  RJ-45插座示意圖

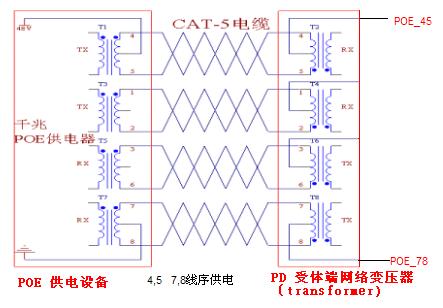

 圖4  供電電路分解細化

   1000M BASE-T   POE 供電系統 4個線序?qū)鶄鬏敂?shù)據，故無空閑對， 均采用數據對供電,圖4，1腳和2腳、3腳和6腳通過網絡變壓器進行電壓、信號的分頻、分離出來的電壓連接到橋式整流進行整流供電，如圖5

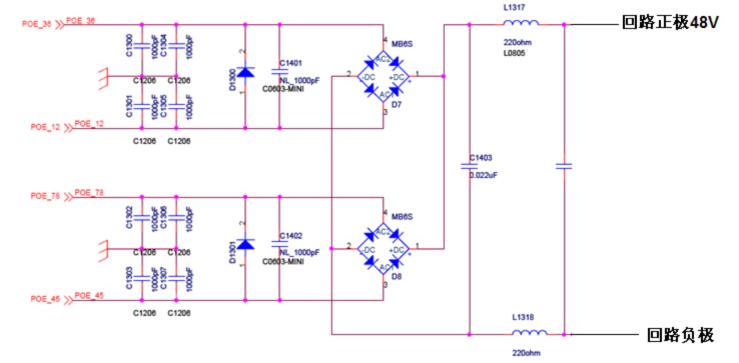

圖5  后段整流電路

以上討論的是POE adapter 供電模式，典型的POE adapter 如下圖

圖6 POE adapter

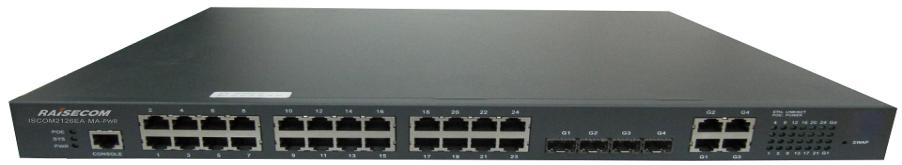

另一種是通過POE供電交換機供電

POE 交換機供電示意圖

協商供電

當在一個網絡中布置PSE供電端設備時,POE以太網供電工作過程如下所示。

1. 檢測：一開始,PSE設備在端口輸出很小的電壓,直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。

2.PD端設備分類：當檢測到受電端設備PD之后,PSE設備可能會為PD設備進行分類,并且評估此PD設備所需的功率損耗。

3. 開始供電：在一個可配置時間(一般小于15μs)的啟動期內,PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。

4.供電：為PD設備提供穩定可靠48V的直流電,滿足PD設備不越過15.4W的功率消耗。

5.斷電：若PD設備從網絡上斷開時,PSE就會快速地(一般在300～400ms之內)停止為PD設備供電，并重復檢測過程以檢測線纜的終端是否連接PD設備。
