交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。交換機是使用非常廣泛的網絡設備，多臺網絡設備的局域網，交換機是必不可少的設備。交換機的接口非常豐富，這里是一些整理的資料，與大家分享。

    1. 雙絞線RJ-45接口

    這是我們見得最多、應用最廣的一種接口類型，它屬于雙絞線以太網接口類型。它不僅在最基本的10Base-T以太網網絡中使用，還在目前主流的100Base-TX快速以太網和1000Base-TX千兆以太網中使用。雖然它們所使用的傳輸介質都是雙絞線類型，但是它們卻各自采用了不同版本的雙絞線類型，如最初10Base-T使用的3類線到支持1000Base-TX千兆速率的6類線，中間的100Base-TX則中以使用所謂的五類、超五類線，當然也可以是六類線。這些RJ-45接口的外觀是完全一樣的，像一個扁“T”字。與之相連的是RJ-45水晶頭，一個水晶頭和做好水晶頭連線的雙絞網線。

    2. 光纖接口

    對于光纖這種傳輸介質雖然早在100Base時代就已開始采用這種傳輸介質，當時這種百兆網絡為了與普遍使用的百兆雙絞線以太網100Base-TX區別，就稱之為“100Base-FX”，其中的“F”就是光纖“Fiber”的第一個字母。不過由于在當時的百兆速率下，與采用傳統雙絞線介質相比，優勢并不明顯，況且價格比雙絞線貴許多，所以光纖在100Mbps時代產沒有得到廣泛應用，它主要是從1000Base技術正式實施以來才得以全面應用，因為在這種速率下，雖然也有雙絞線介質方案，但性能遠不如光纖好，且在連接距離等方面具有非常明顯的優勢，非常適合城域網和廣域網使用。

    目前光纖傳輸介質發展相當迅速，各種光纖接口也是層出不窮，不過在局域網工業交換機中，光纖接口主要是SC類型，無論是在100Base-FX，還是在1000Base-FX網絡中。SC接口的芯在接頭里面一款100Base-FX網絡的SC光纖接口模塊，一款提供了4個SC光纖接口的光纖工業交換機。

    工業交換機的SC接口外觀可以看出，它與RJ-45接口非常類似，不過SC接口看似更扁些，缺口淺些。主要看其中的接觸芯片是一什么類型的，如果是8條銅彈片，則是RJ-45接口，而里面如果是一根銅柱則是SC光纖接口。

    3. AUI接口與BNC

    AUI接口是專門用于連接粗同軸電纜的，雖然目前這種網絡在局域網中并不多見，但在一些大型企業網絡中，仍可能有一些遺留下來的粗同軸電纜令牌網絡設備，所以有些工業交換機也保留了少數AUI接口，以更大限度地滿足用戶需求。AUI接口是一個15針“D”形接口，類似于顯示器接口。這種接口同樣也在許多網絡設備中見到，如路由器，甚至服務器中，路由器上的AUI接口示意圖。

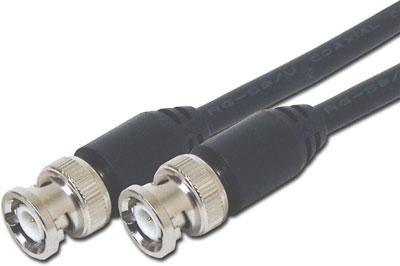

    BNC則是專門用于與細同軸電纜連接的接口，目前提供這種接口的工業交換機比較少見。但在一些RJ-45以太網工業交換機和集線器中還提供少數BNC接口，專門用于與細同軸電纜作為傳輸介質的令牌網絡連接。

    4. Console接口

    這個接口我們知道，它是用來配置工業交換機的，所以只有網管型工業交換機才有。而且還要注意，并不是所有網管型工業交換機都有，那是因為工業交換機的配置方法有多種，如通過Telnet命令行方式、Web方式、TFTP方式等。雖然理論上來說，工業交換機的基本配置必須通過Console（控制）端口，但有些品牌的工業交換機的基本配置在出廠時就已配置好了，不需要進行諸如IP地址、基本用戶名之類的基本配置，所以這類網管型工業交換機就不用提供這個Console接口了，而且就目前來說還占多數。這類工業交換機通常只需要通過簡單的Telnet或Java程序的Web方式進行一些高級配置即可。

    當然也有一些工業交換機還是提供了Console接口的，但要注意的是，用于工業交換機配置的Console端口并不是所有工業交換機都一樣，有的采用與Cisco路由器一樣的RJ-45類型Console接口。而有的則采用串口作為Console接口。

    兩臺工業交換機的Console端口不一樣，一個“母”頭9孔“D”形接口，一個“公”頭9針“D”形接口。它們俗稱為“DB-9”接口，但都是用進行工業交換機配置的。

    除了以上兩種工業交換機Console端口外，還有一種接口也常用于工業交換機的配置，那就是25針的“D”形接口。

   無論工業交換機采用DB-9或DB-25串行接口，還是采用RJ-45接口，在進行工業交換機配置時，一般都需要通過專門的Console線連接至配置用計算機（通常稱作終端）的串行口，與工業交換機不同的Console端口相適應。Console線也分為兩種，一種是串行線，即兩端均為串行接口（兩端均為母頭或一端為公頭，另一端為母頭），兩端可以分別插入至計算機的串口和工業交換機的Console端口；另一種是兩端均為RJ-45接頭（RJ-45-to-RJ-45）的扁平線。由于扁平線兩端均為RJ-45接口，無法直接與計算機串口進行連接，因此，還必須同時使用一個RJ-45-to-DB-9（或RJ-45-to-DB-25）的適配器。通常情況下，在工業交換機的包裝箱中都會隨機贈送這么一條Console線和相應的DB-9或DB-25適配器的。

    5. FDDI接口

    在早期的100Mbps時代，還有一種FDDI網絡類型，它的中文名為“光纖分布式數據接口”，很明顯它的傳輸介質也是光纖，其接口類型主要是SC類型。目前由于它的優勢不明顯，目前也基本上不見了。

    總結，以上五種就是我們常見的一些工業交換機的接口類型。

     交換機連接方法

    因為交換機主要作為局域網設備集中連接使用，所以總的來說，在硬件連接方面相對要簡單許多，通常只需把相應的傳輸介質接頭插入到相應的交換機接口上即可。下面只簡單介紹一下交換機級聯的連接方法。

      這是最常用的一種多臺交換機連接方式，它通過交換機上的級聯口（UpLink）進行連接。需要注意的是交換機不能無限制級聯，超過一定數量的交換機進行級聯，最終會引起廣播風暴，導致網絡性能嚴重下降。級聯又分為以下兩種：

      使用普通端口級聯

      所謂普通端口就是通過交換機的某一個常用端口（如RJ-45端口）進行連接。需要注意的是，這時所用的連接雙絞線要用反線，即是說雙絞線的兩端要跳線（第1-3與2-6線腳對調）。

      使用Uplink端口級聯

      在所有交換機端口中，都會在旁邊包含一個Uplink端口，如圖2所示。此端口是專門為上行連接提供的，只需通過直通雙絞線將該端口連接至其他交換機上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互連接）。
