IP 防護等級技術白皮書
縮略語
IP：防護等級系統
IEC：國際電工委員會
1.1 產生背景
IP防護等級系統是由 IEC所起草。將電器依其防塵防濕氣之特性加以分級，這套系統得到了多數歐洲國家的認可。
1.2 定義

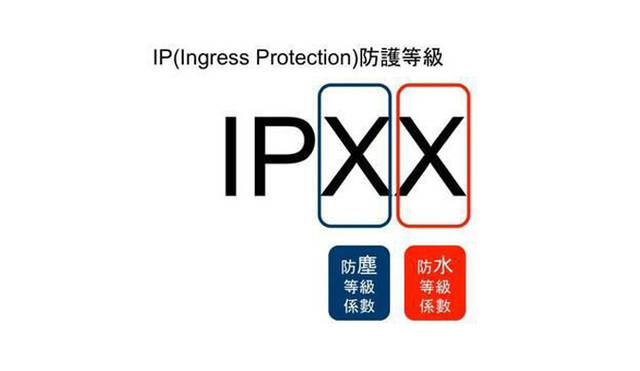

防護等級多以 IP 后跟隨兩個數字來表述，數字用來明確防護的等級。第一個數字表明設備抗微塵的范圍，或者是人們在密封環境中免受危害的程度。I 代表防止固體異物進入的等級，最高級別是 6；第二個數字表明設備防水的程度。P 代表防止進水的等級，最高級別是 8。
例如：
|
標記字母 |
第 1 個標記數字 |
第 2 個標記數字 |
|
IP |
6 |
6 |
2.IP 防護等級劃分介紹
2.1 IP 防塵等級
|
數字 |
防護范圍 |
說明 |
|
0 |
無防護 |
對外界的人或物無特殊防護 |
|
1 |
防止直徑大于 50mm 的固體外物侵入 |
防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸（直徑大于 50mm）的外物侵入 |
|
2 |
防止直徑大于 12mm 的固體外物侵入 |
防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大于 12.5mm）的外物侵入 |
|
3 |
防止直徑大于 2.5mm 的固體外物侵入 |
防止直徑或厚度大于 2.5mm 的工具、電纜及類似的小型外物侵入而接觸到電器內部的零件 |
|
4 |
防止直徑大于 1.0mm 的固體外物侵入 |
防止直徑或厚度大于 1.0mm 的工具、電纜及類似的小型外物侵入而接觸到電器內部的零件 |
|
5 |
防止外物及灰塵 |
完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作 |
|
6 |
防止外物及灰塵 |
完全防止外物及灰塵侵入 |
表1:IP防塵等級劃分表
|
防護范圍 |
說明 |
|
|
0 |
無防護 |
對水或濕氣無特殊的防護 |
|
1 |
防止水滴侵入 |
垂直落下的水滴（如凝結水）不會對電器造成損壞 |
|
2 |
當電器由垂直傾斜至 15 度時，滴水不會對電器造成損壞 |
|
|
3 |
防止噴灑的水侵入 |
防雨或防止與垂直的夾角小于 60 度的方向所噴灑的水侵入電器而造成損壞 |
|
4 |
防止飛濺的水侵入 |
防止各個方向飛濺而來的水侵入電器而造成損壞 |
|
5 |
防止噴射的水侵入 |
防止來自各個方向由噴嘴射出的水侵入電器而造成損壞 |
|
6 |
防止大浪侵入 |
裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞 |
|
7 |
防止浸水時水的侵入 |
電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞 |
|
8 |
防止沉沒時水的侵入 |
電器無限期沉沒在指定的水壓下，可確保不因浸水而造成損壞 |
表2:IP防水等級劃分表
3.防水試驗
3.1 試驗范圍
防水試驗包括第二位特征數字為 1 至 8,即防護等級代碼為 IPX1 至 IPX8。
3.2 各種等級的防水試驗內容
（1）IPX1
1.方法名稱：垂直滴水試驗；
2.試驗設備：滴水試驗裝置；
3.試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm；
4.試驗條件：滴水量為 10.05mm/min；
5.持續時間：10 min
（2）IPX2
1.方法名稱：傾斜 15°滴水試驗；
2.試驗設備：滴水試驗裝置；
3.試樣放置：使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm 。每試驗完一個面后，換另一個面，共四次；
4.試驗條件：滴水量為 30.5mm/min
5.持續時間：4×2.5min（共 10min ）
（3）IPX3
①方法名稱：淋水試驗
②試驗方法：
a.擺管式淋水試驗
1.試驗設備：擺管式淋水濺水試驗裝置；
2.試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉；
3.試驗條件：水流量按擺管的噴水孔數計算，每孔為 0.07 L/min ，淋水時，擺管中點兩邊各 60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共120°，每次擺動( 2×120°) 約 4s；
4.試驗時間：連續淋水 10min
b.噴頭式淋水試驗
1.試驗設備：手持式淋水濺水試驗裝置；
2.試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間；
3.試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10L/min；
4.試驗時間：按被檢樣品外殼表面積計算，每平方米為 1min (不包括安裝面積)，最少 5min
（4）IPX4
①方法名稱：濺水試驗
②試驗方法：
a.擺管式濺水試驗
1.試驗設備：擺管式淋水濺水試驗裝置；
2.試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉；
3.試驗條件: 水流量按擺管的噴水孔數計算，每孔為 0.07 L/min，濺水時，噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約 360°。每次擺動(2×360°)約 12s；
4.試驗時間：連續濺水 10 min
b.噴頭式濺水試驗
1.試驗設備：手持式淋水濺水試驗裝置；
2.試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間；
3.試驗條件：拆去設備上安裝帶平衡重物的擋板，水流量為 10L/min；
4.試驗時間：即按被檢樣品外殼表面積計算，每平方米為 1min (不包括安裝面積) 最少 5min
（5）IPX5
1.方法名稱：噴水試驗；
2.試驗設備：噴嘴的噴水口內徑為 6.3mm；
3.試驗條件：使試驗樣品至噴水口相距為 2.5m～3m ，水流量為 12.5 L/min ( 750 L/h )；
4.試驗時間：按被檢樣品外殼表面積計算，每平方米為 1min (不包括安裝面積) 最少 3min；
（6）IPX6
1.方法名稱：強烈噴水試驗；
2.試驗設備：噴嘴的噴水口內徑為 12.5mm；
3.試驗條件：使試驗樣品至噴水口相距為 2.5m～3m ，水流量為 100L/min ( 6000 L/h )；
4.試驗時間：按被檢樣品外殼表面積計算，每平方米為 1min（不包括安裝面積）最少 3min
（7）IPX7
1.方法名稱：短時浸水試驗；
2.試驗設備：浸水箱；
3.試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m 。試樣頂部到水面距離至少為 0.15m；
4.試驗時間：30min
（8）IPX8
1.方法名稱：持續潛水試驗；
2.試驗設備，試驗條件和試驗時間：由供需（買賣）雙方商定，其嚴酷程度應比 IPX7 高。
注意：另外,許多戶外用電子產品也在強調漂浮能力。
4.參考文獻
IEC 529-598
GB 700-86
GB 4208
IEC60529
