GPIO基本知識

     GPIO是通用輸入/輸出端口的簡稱,是STM32可控制的引腳。GPIO的引腳與外部硬件設備連接,可實現與外部通訊、控制外部硬件或者采集外部硬件數據的功能。那STM32引腳是如何分類的?GPIO內部結構是怎樣的,隨海翎光電的小編一起看看吧!

一、GPIO是什么?

GPIO(英語:General-purpose input/output)

通用輸入輸出端口的簡稱。可以通過軟件控制其輸出和輸入。stm32芯片的GPIO引腳與外部設備連接起來,GPIO既然一個引腳可以用于輸入、輸出或其他特殊功能,那么一定有寄存器用來選擇這些功能。對于輸入,一定可以通過讀取某個寄存器來確定引腳電位的高低;對于輸出,一定可以通過寫入某個寄存器來讓這個引腳輸出高電位或者低電位;對于其他特殊功能,則有另外的寄存器來控制它們。

二、STM32引腳分類


1.電源管腳:引腳圖中的 VDD、VSS、VREF+、VREF-、VSSA、VDDA 等都屬于電源引腳。
2.晶振管腳:引腳圖中的 PC14、PC15 和 OSC_IN、OSC_OUT 都屬于晶振引腳,不過它們還可以作為普通引腳使用。
3.復位管腳: 引腳圖中的 NRST 屬于復位引腳,不做其他功能使用。
4.下載引腳:引腳圖中的 PA13、PA14、PA15、PB3 和 PB4 屬于 JTAG 或SW 下載引腳。不過它們還可以作為普通引腳或者特殊功能使用,具體的功能可以查看芯片數據手冊,里面都會有附加功能說明。當然,STM32 的串口功能引腳也是可以作為下載引腳使用。
5.T BOOT  引腳:引腳圖中的 BOOT0 和 PB2(BOOT1)屬于 BOOT 引腳,PB2 還可以作為普通管腳使用。在 STM32 啟動中會有模式選擇,其中就是依靠著 BOOT0和 BOOT1 的電平來決定。
6.GPIO管腳:引腳圖中的 PA、PB、PC、PD 等均屬于 GPIO 引腳。從引腳圖可以看出,GPIO 占用了 STM32 芯片大部分的引腳。并且每一個端口都有 16 個引腳,比如 PA 端口,它有 PA0-PA15。其他的 PB、PC 等端口是一樣的。

三、GPIO內部結構

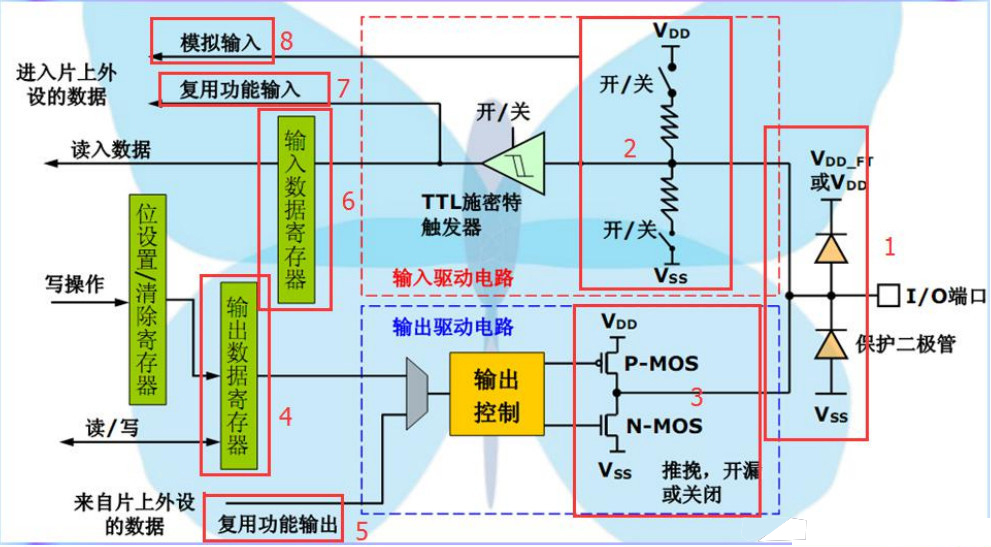

圖中最右端 I/O 端口是STM32 芯片的引腳,其它部分都在 STM32 芯片內部。

(1)保護二極管

  • 引腳內部加上這兩個保護二級管可以防止引腳外部過高或過低的電壓輸入。
  • 當引腳電壓高于 VDD_FT 或 VDD 時,上方的二極管導通吸收這個高電壓。
  • 當引腳電壓低于 VSS 時,下方的二極管導通,防止不正常電壓引入芯片導致芯片燒毀。

(2)上下拉電阻

  • 上拉和下拉電阻上都有一個開關,通過配置上下拉電阻開關,可以控制引腳的默認狀態電平。
  • 當開啟上拉時引腳默認電壓為高電平,
  • 開啟下拉時,引腳默認電壓為低電平,這樣就可以消除引腳不定狀態的影響。
  • 將上拉和下拉的開關都關斷,這種狀態我們稱為浮空模式,一旦配置成這個模式,引腳的電壓是不確定的,如果用萬用表測量此模式下管腳電壓時會發現只有 1 點幾伏,而且還不時改變,所以一般情況下我們都會給引腳設置成上拉或者下拉模式,使它有一個默認狀態。
  • STM32 上下拉及浮空模式的配置是通過GPIOx_CRL 和 GPIOx_CRH 寄存器控制的。
  • STM32 內部的上拉其實是一個弱上拉,也就是說通過此上拉電阻輸出的電流很小,如果想要輸出一個大電流,那么就需要外接上拉電阻了。

(3)、P-MOS 和 和 S N-MOS

  • GPIO 引腳經過兩個保護二極管后就分成兩路,
  • 上面一路是“輸入模式”,下面一路是“輸出模式”。
  • 輸出模式,線路經過一個由 P-MOS 和 N-MOS管組成的單元電路,這讓 GPIO 引腳具有了推挽和開漏兩種輸出模式
  • 推挽輸出模式,是根據 P-MOS 和 N-MOS 管的工作方式命名的。
  • 在該結構單元輸入一個高電平時,P-MOS 管導通,N-MOS 管截止,對外輸出高電平(3.3V)。
  • 在該單元輸入一個低電平時,P-MOS 管截止,N-MOS 管導通,對外輸出低電平(0V)。
  • 如果當切換輸入高低電平時,兩個 MOS 管將輪流導通,一個負責灌電流(電流輸出到負載),一個負責拉電流(負載電流流向芯片),使其負載能力和開關速度都比普通的方式有很大的提高。下圖為推挽輸出模式的等效電路。



  • 在開漏輸出模式時,不論輸入是高電平還是低電平,P-MOS 管總處于關閉狀態。
  • 當給這個單元電路輸入低電平時,N-MOS 管導通,輸出即為低電平。
  • 當輸入高電平時,N-MOS 管截止,這個時候引腳狀態既不是高電平,又不是低電平,我們稱之為高阻態。
  • 如果想讓引腳輸出高電平,那么引腳必須外接一個上拉電阻,由上拉電阻提供高電平。開漏輸出模式等效電路圖如下圖所示。


  •  在開漏輸出模式中還有一個特點,引腳具有“線與”關系即多個開漏輸出模式的引腳接在一起,只要有一個引腳為低電平,其他所有管腳都為低電平,即把所有引腳連接在一起的這條總線拉低了。

  • 只有當所有引腳輸出高阻態時這條總線的電平才由上拉電阻的 VDD 決定。如果 VDD 連接的是 3.3V,那么引腳輸出的就是 3.3V,如果 VDD 連接的是 5V,那么引腳輸出的就是 5V。因此如果想要讓 STM32 管腳輸出 5V,可以選擇開漏輸出模式,然后在外接上拉電阻的電源 VDD 選擇 5V 即可,前提是這個 STM32 引腳是容忍 5V 的。開漏輸出模式一般應用在 I2C、SMBUS 通訊等需要“線與”功能的總線電路中。還可以用在電平不匹配的場合中,就如上面說的輸出 5V 一樣。
  • 推挽輸出模式一般應用在輸出電平為 0-3.3V 而且需要高速切換開關狀態的場合。除了必須要用開漏輸出模式的場合,我們一般選擇推挽輸出模式。要配置引腳是開漏輸出還是推挽輸出模式可以使用GPIOx_CRL 和 GPIOx_CRH 寄存器。

(4)、輸出數據寄存器
雙 MOS 管結構電路的輸入信號,是由 GPIO“輸出數據寄存器GPIOx_ODR”提供的,因此我們通過修改輸出數據寄存器的值就可以修改 GPIO 引腳的輸出電平。而“置位/復位寄存器 GPIOx_BSRR”可以通過修改輸出數據寄存器的值從而影響電路的輸出。

(5)、復用功能輸出
由于 STM32 的 GPIO 引腳具有第二功能,因此當使用復用功能的時候,也就是通過其他外設復用功能輸出信號與 GPIO 數據寄存器一起連接到雙 MOS 管電路的輸入,其中梯形結構是用來選擇使用復用功能還是普通 IO 口功能。例如我們使用 USART 串口通訊時,需要用到某個 GPIO 引腳作為通訊發送引腳,這個時候就可以把該 GPIO 引腳配置成 USART 串口復用功能,由串口外設控制該引腳,發送數據。

(6)、輸入數據寄存器
輸入數據寄存器是由 IO 口經過上下拉電阻、施密特觸發器引入。當信號經過觸發器,模擬信號將變?yōu)閿?shù)字信號 0 或 1,然后存儲在輸入數據寄存器中,通過讀取輸入數據寄存器 GPIOx_IDR 就可以知道 IO 口的電平狀態。
(7)、復用功能輸入
此模式與復用功能輸出類似。在復用功能輸入模式時,GPIO 引腳的信號傳輸?shù)?STM32 其他片上外設,由該外設讀取引腳的狀態。同樣,如我們使用 USART 串口通訊時,需要用到某個 GPIO 引腳作為通訊接收引腳,這個時候就可以把該 GPIO 引腳配置成 USART 串口復用功能,使 USART 可以通過該通訊引腳的接收遠端數據。
(8)、模擬輸入輸出
當 GPIO 引腳用于 ADC 采集電壓的輸入通道時,用作“模擬輸入”功能,此時信號是不經過施密特觸發器的,因為經過施密特觸發器后信號只有 0、1 兩種狀態,ADC 外設要采集到原始的模擬信號,信號源輸入必須在施密特觸發器之前。類似地,當 GPIO 引腳用于 DAC 作為模擬電壓輸出通道時,此時作為“模擬輸出”功能, DAC 的模擬信號輸出就不經過雙 MOS 管結構了,模擬信號直接通過管腳輸出。

四、GPIO具有8種模式,四種輸入模式,四種輸出模式。

輸入模式:

輸入浮空 GPIO_Mode_IN_FLOATING
輸入上拉 GPIO_Mode_IPU
輸入下拉 GPIO_Mode_IPD
模擬輸入 GPIO_Mode_AIN

輸出模式:

開漏輸出(上拉或者下拉)GPIO_Mode_Out_OD

開漏復用功能(上拉或者下拉)GPIO_Mode_AF_OD

推挽式輸出(上拉或者下拉)GPIO_Mode_Out_PP

推挽式復用功能(上拉或者下拉)GPIO_Mode_AF_PP

四種最大輸出速度:

2MHZ

25MHZ

50MHZ

1000MHZ



五、GPIO8種模式含義

輸入浮空:浮空就是邏輯器件與引腳即不接高電平,也不接低電平。由于邏輯器件的內部結構,當它輸入引腳懸空時,相當于該引腳接了高電平。一般實際運用時,引腳不建議懸空,易受干擾。通俗講就是浮空就是浮在空中,就相當于此端口在默認情況下什么都不接,呈高阻態,這種設置在數據傳輸時用的比較多。浮空最大的特點就是電壓的不確定性,它可能是0V,頁可能是VCC,還可能是介于兩者之間的某個值(最有可能) 浮空一般用來做ADC輸入用,這樣可以減少上下拉電阻對結果的影響。


輸入上拉模式:上拉就是把點位拉高,比如拉到Vcc。上拉就是將不確定的信號通過一個電阻嵌位在高電平。電阻同時起到限流的作用。弱強只是上拉電阻的阻值不同,沒有什么嚴格區分。


輸入下拉:就是把電壓拉低,拉到GND。與上拉原理相似。


模擬輸入:模擬輸入是指傳統方式的輸入,數字輸入是輸入PCM數字信號,即0,1的二進制數字信號,通過數模轉換,轉換成模擬信號,經前級放大進入功率放大器,功率放大器還是模擬的。


開漏輸出:輸出端相當于三極管的集電極,要得到高電平狀態需要上拉電阻才行,適合于做電流型的驅動,其吸收電流的能力相對強(一般20mA以內)。
開漏形式的電路有以下幾個特點:
1. 利用外部電路的驅動能力,減少IC內部的驅動。當IC內部MOSFET導通時,驅動電流是從外部的VCC流經R pull-up ,MOSFET到GND。IC內部僅需很下的柵極驅動電流。
2. 一般來說,開漏是用來連接不同電平的器件,匹配電平用的,因為開漏引腳不連接外部的上拉電阻時,只能輸出低電平,如果需要同時具備輸出高電平的功能,則需要接上拉電阻,很好的一個優點是通過改變上拉電源的電壓,便可以改變傳輸電平。比如加上上拉電阻就可以提供TTL/CMOS電平輸出等。(上拉電阻的阻 決定了邏輯電平轉換的沿的速度 。阻 越大,速度越低功耗越小,所以負載電阻的選擇要兼顧功耗和速度。)
3. OPEN-DRAIN提供了靈活的輸出方式,但是也有其弱點,就是帶來上升沿的延時。因為上升沿是通過外接上拉無源電阻對負載充電,所以當電阻選擇小時延時就小,但功耗大;反之延時大功耗小。所以如果對延時有要求,則建議用下降沿輸出。
4. 可以將多個開漏輸出的Pin,連接到一條線上。通過一只上拉電阻,在不增加任何器件的情況下,形成“與邏輯”關系。這也是I2C,SMBus等總線判斷總線占用狀態的原理。
  在一個結點(線)上, 連接一個上拉電阻到電源 VCC 或 VDD 和 n 個 NPN 或 NMOS 晶體管的集電極 C 或漏極 D, 這些晶體管的發射極 E 或源極 S 都接到地線上, 只要有一個晶體管飽和, 這個結點(線)就被拉到地線電平上. 因為這些晶體管的基極注入電流(NPN)或柵極加上高電平(NMOS),晶體管就會飽和, 所以這些基極或柵極對這個結點(線)的關系是或非 NOR 邏輯. 如果這個結點后面加一個反相器, 就是或 OR 邏輯.
  其實可以簡單的理解為:在所有引腳連在一起時,外接一上拉電阻,如果有一個引腳輸出為邏輯0,相當于接地,與之并聯的回路“相當于被一根導線短路”,所以外電路邏輯電平便為0,只有都為高電平時,與的結果才為邏輯1。


開漏復用功能:可以理解為GPIO口被用作第二功能時的配置情況(即并非作為通用IO口使用)。端口必須配置成復用功能輸出模式(推挽或開漏)


推挽式輸出:可以輸出高,低電平,連接數字器件;推挽結構一般是指兩個三級管分別受到互補信號的控制,總是在一個三極管導通的時候另一個截止。高低電平由IC的電源低定。

推挽電路是兩個參數相同的三極管或MOSFET,以推挽方式存在于電路中,各負責正負半周的波形方法任務,電路工作時,兩只對稱的功率開關管每次只有一個導通,所以導通損耗小,效率高。輸出即可以向負載灌電流。推拉式輸出級即提高電路的負載能力,又提高開關速度。


推挽式復用功能:可以理解為GPIO口被用作第二功能時的配置情況(并非作為通用IO口使用)


GPIO的主要寄存器


每個I/O端口位可以自由編程,然而I/O端口寄存器必須按32位字被訪問(不允許半字或字節訪問),**一些寄存器的使用功能可以通過立創商場查找相應單片機芯片的數據手冊來查閱,然后進行相應的端口配置,以達到IO口初始化的效果。**也可以通過以下鏈接來查看GPIO相關寄存器配置詳情。

GPIO相關寄存器

六、在stm32中選用io模式

(1) 浮空輸入_IN_FLOATING ——浮空輸入,可以做KEY識別,RX1

(2)帶上拉輸入_IPU——IO內部上拉電阻輸入

(3)帶下拉輸入_IPD—— IO內部下拉電阻輸入

(4)模擬輸入_AIN ——應用ADC模擬輸入,或者低功耗下省電

(5)開漏輸出_OUT_OD ——IO輸出0接GND,IO輸出1,懸空,需要外接上拉電阻,才能實現輸出高電平。當輸出為1時,IO口的狀態由上拉電阻拉高電平,但由于是開漏輸出模式,這樣IO口也就可以由外部電路改變?yōu)榈碗娖交虿蛔?。可以讀IO輸入電平變化,實現C51的IO雙向功能

(6)推挽輸出_OUT_PP ——IO輸出0-接GND, IO輸出1 -接VCC,讀輸入值是未知的

(7)復用功能的推挽輸出_AF_PP ——片內外設功能(I2C的SCL,SDA)

(8)復用功能的開漏輸出_AF_OD ——片內外設功能(TX1,MOSI,MISO.SCK.SS)

總結:之前對于配置寄存器都是通過例程來進行配置的,當自己實際來進行配置的時候還是有點困難,經過多次練習后,自己掌握了一些寄存器的應用場景之后,配置端口的速度也有所提升,也對之前不懂的地方有了新的理解,總的來說,成功沒有捷徑,還是要多練習,多看stm32中的一些底層函數,這樣才有更好的提升。好了,海翎光電的小編今日分享就到這里。
