浮動靜態路由及負載均衡

1、浮動路由的定義及作用：

浮動路由指的是配置兩條靜態路由，下一跳鏈路默認選取鏈路質量優的（帶寬大的）作為主路徑，當主路徑出現故障時，由帶寬較小的備份路徑頂替主路徑。

作用是保持網絡的不中斷。

浮動路由在同一時刻，數據只會由一條鏈路代為轉發；

2、浮動路由和負載均衡的原理：

浮動靜態路由：一種特殊的靜態路由，通過配置去往相同的目的網段，但是優先級不同的靜態路由，為了保證在網絡中優先級較高的路由，即主路由失效的情況下，提供備份路由。正常情況下，備份路由時不會出現在路由表中的。

負載均衡：當數據有多條可選路徑前往同一目的網絡，可以通過配置相同優先級和開銷的靜態路由來實現負載均衡，使得數據的傳輸均衡的分配到多條路徑上，從而可以實現數據分流、減少單條路徑負載過重的情況。然而當其中某一條路徑失效時，其他的路徑仍然是可以正常的傳輸數據的，同時也起到了冗余的作用。

3、浮動路由實驗：

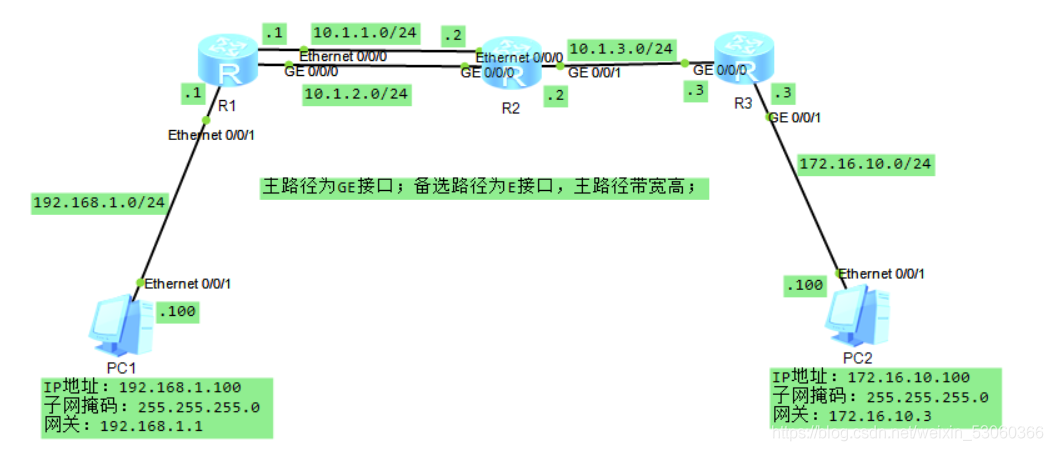

（1）制定拓撲圖，明確所用到的設備，有些路由器接口不能配置IP地址，這時候就要為路由器添加模塊，使其具有配置IP的功能；

這里用兩臺PC機和三臺路由器來模擬浮動路由實驗，實現公司總部與分部之間的數據傳輸；

這里已經分配了各個網段的路由和配置好了兩臺PC機的IP地址，子網掩碼和網關；

注意：做浮動路由實驗，這里R1和R2之間要用兩根帶寬不一樣的線相連，這是浮動的意義所在；

（2）對三臺路由器進行配置，設置接口IP，添加靜態路由和默認路由等；

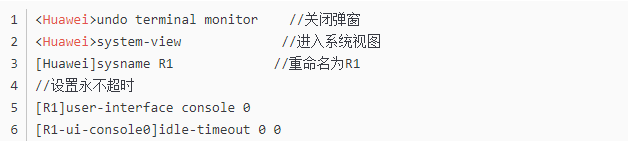

這是基本的開機必備三部曲；


這里打開各路由器器接口，配置IP等；

路由R1的接口IP配置和默認路由的配置；（因為R1是末節網絡，這里可以配置默認路由）

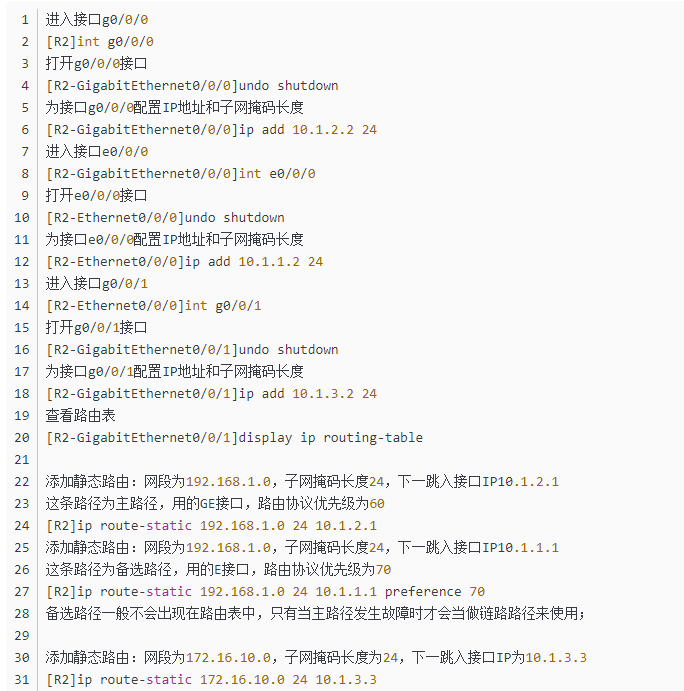

路由R2的接口IP配置和相應路由的添加；（添加192.168.1.0/24和172.16.10.0/24路由）

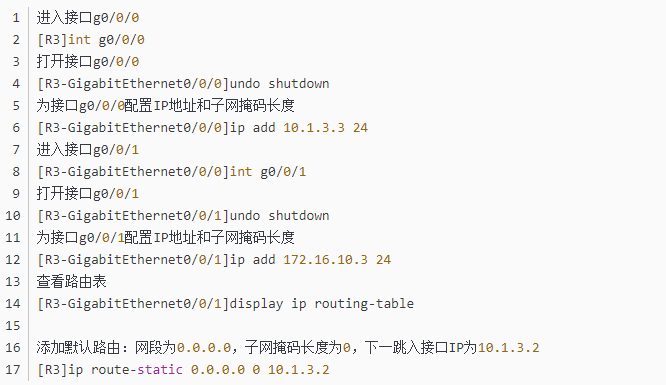

路由R3的接口IP配置和默認路由的配置；（因為R3是末節網絡，這里可以配置默認路由）


（3）配置好路由后，我們用PC機進行路由跟蹤測試，查看結果是否符合浮動路由的特點；

首先進行連接測試：用PC1去ping PC2主機的IP地址；

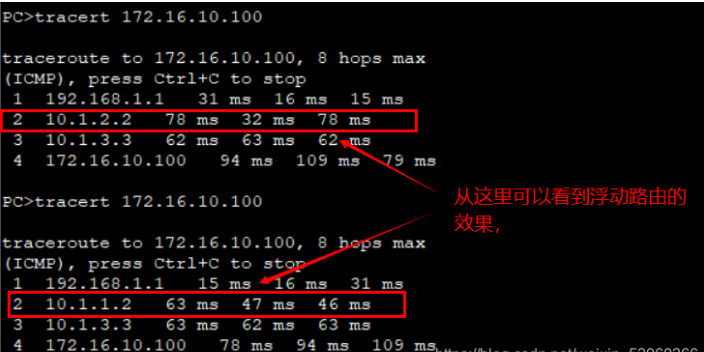

（4）現在進行路由跟蹤，在第二次跟蹤時，我們將主路徑接口斷開，看其有什么區別；


（5）通過實驗，我們不難看出，當主路徑發生故障后，備選路徑就會擔任起主路徑的作用，為數據通信提供可靠鏈路；

總結：

1、浮動路由和負載均衡各有特點，浮動路由是主路徑和備選路徑的帶寬要求不同，而負載均衡各鏈路的帶寬是一樣的；

2、浮動路由時注意主路徑備選路徑間的路由協議優先級，備選路徑要大于60；

在靜態路由配置當中，可以采取指定下一跳 IP 地址的方式，也可以采取指定出接口的方式，這兩種方式存在著什么區別?今天我們帶著這個問題，和海翎光電的小編一起探討一下吧！

浮動靜態路由(FloatingStaticRoute)是一種特殊的靜態路由，通過配置去往相同的目的網段，但優先級不同的靜態路由，以保證在網絡中優先級較高的路由，即主路由失效的情況下，提供備份路由。正常情況下，備份路由不會出現在路由表中。

負載均衡(Load sharing)，當數據有多條可選路徑前往同一目的網絡，可以通過配置相同優先級和開銷的靜態路由實現負載均衡，使得數據的傳輸均衡地分配到多條路徑上，從而實現數據分流、減輕單條路徑負載過重的效果。而當其中某一條路徑失效時，其他路徑仍然能夠正常傳輸數據、也起到了冗余倫用。實驗內容實驗 R2 為某公司總部，R1 與 R3 是兩個分部，主機 PC-1 與PC-2 所在的網段分別模擬
