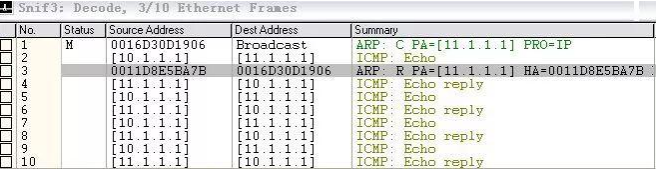

同一個 vlan 同一個網段的 ip 地址能夠直接互通，那么同一個 vlan 不同的網段能不能互通呢？海翎光電的小編整理了一篇文章，可以解決大家在網絡中遇到的一些奇怪的問題，也是可以加深對網絡的理解。 一、同 VLAN 不同網段能否 Ping 通？ 實例一：現在有兩臺電腦，他們同處于一個 vlan， 1、無網關，A ping B 報出的 Destination host unreachable。顯然，A 機器發現對方與自己不是同一網段，試圖尋找網關，但網關不存在，所以報主機不可達，B 上的 Sniffer 未抓到任何包，觀察網卡也是只發不收，顯然數據沒有出去。 2、網關設成對方 IP，A ping B 從 A 計算機 Sniffer 上抓到的包可以看出，A 在 PING 對方過程中，A 首先進行了ARP 廣播，它廣播詢問 11.1.1.1 的 MAC 是什么。顯然這個 ARP 廣播是可以被 B 收到的(因?yàn)樗麄兺幰粋€(gè) vlan)，而 11.1.1.1 正好就是 B 的 IP 地址，理所當然 B 要回應這個 ARP 請求。下圖是 A 上的抓包情況，A首先進行了 ARP 廣播，然后收到了 B 的應答。
這樣 A 就有了 B 的 MAC，而 B 在接到 A 的 ARP 廣播時候就學到 A 的 MAC，所以雙方可以 PING 通 3.網關設成自己，A ping B
抓到的結果與第 2 種情況一樣，A 依然是先廣播詢問 11.1.1.1 的 MAC，這個 ARP廣播被 B 接到后，B 有義務應答，于是雙方知道對方 MAC，所以能 PING 通。與第 2 種情況不同的是,這里可以明確知道 ARP 中的 11.1.1.1 指的是 PING 中所指定的 IP 地址而不是網關(此時 A 網關是 10.1.1.1 了)。那么第 2 種情況中的 11.1.1.1 也指的是 PING 中所指定的 IP？我們?cè)賮砜聪旅妗?/section>
二、ping 三個不存在的 Ip 地址，深入了解網絡通信原理
網關設成自己，PING 3 個不存在的 IP：一個是和自己在同一網段的；一個是和網關在同一網段的；一個是和誰都不在同一網段的。 1、PING 和自己同一網段的 IP，PING 返回超時，在 B 上抓包結果如下:
可以看出 A 發出了詢問 10.1.1.2 的 ARP 廣播而不是詢問網關(10.1.1.1)的廣播，由于這個 IP 不存在，所以沒有機器做出回應。 2、PING 和網關同一網段的 IP 超時。B 上接到的是 A 發出的關于 11.1.1.2 的 ARP 廣播，由于不存在 11.1.1.2 這個地址，所以沒有機器回應。
3、PING 和誰都不在一個網段的 IP 超時。B 上接到是 A 發出的關于 100.1.1.1 的 ARP 廣播，由于不存在 100.1.1.1這個地址，所以沒有機器回應。 從上面的 3 個實驗來看，當網關設置成自己的時候，不管 PING 的地址是什么，計算機發出的 ARP 廣播都是直接詢問 PING 中所指定 IP 對應的 MAC，沒有詢問網關的 MAC，這符合上文的描述。
其實計算機在廣播詢問 PING 命令指定的 IP 之前還是會先問網關的 MAC 的，只是這里由于網關是自己所以這一步就被跳過了。那到底是不是這樣的呢？我們?cè)衮?yàn)證下。
三、AI 計算機網關設置中 B 的 IP，B 的網關設置中不存在的 IP 地址
A 計算機網關設成 B 的 IP 地址，但 B 的網關設置成一個不存在的 IP(且與 A/B 都不在同一網絡)，PING 三種情況。
1、PING 與網關同一網段 IP，在 A 上抓包，可以看到 A 首先發出了關于網關11.1.1.1 的 ARP 廣播請求(對應 B 接到這個廣播請求)，B 對這個 11.1.1.1 進行了ARP 應答，但這個 IP 是不存在的所以 PING 結果超時。
2、PING 與誰都不在同一網段，超時。結果類似 5.2 結果，A 發出了關于網關11.1.1.1 的請求，B 做了應答。但 PING 是超時的。 3、PING 計算機 B 的地址，結果超時，為什么這個也不通呢？按說按照上面的測試，AB 計算機都能獲得對方 MAC，以太網下，有 MAC 應該就有通信的可能，可這個時候卻不通。 查看 Sniffer 抓到的包可以發現
A 發出了關于 11.1.1.1 的 ARP 廣播請求，B 對 11.1.1.1 做出應答，但是下面接到了多個 B 發來的關于 100.1.1.1 的 ARP 廣播請求，且 100.1.1.1 的請求沒有得到 B的應答，看來 B 是一直在試圖查詢 B 的網關(100.1.1.1)所對應的 MAC，在網關的MAC 沒有獲得應答之前，B 不會對 PING 產生回應。
從上面的所有實驗看出，計算機在與非本網段的地址通信時，計算機首先查找網關的 MAC，如果網關 MAC 得不到回應，是不會對 PING 作出響應的；因此，實例中 1 和 2 的情況是屬于特殊情況，正好利用了網關與主機 IP 相同，騙過了計算機。如果 AB 的網關都設置的與 AB ip 毫不相干的話，相互肯定不通。
小伙伴們，海翎光電的小編分享就到這里，都明白了嗎？
