3.元器件的質量認證 最早的的質量認證是七專線審查，由當時的五所數據中心審查，依據規定，必須經“七專線”及產品經過審核、批準、公布（七專目錄）的產品，才可以打上“G”的標記。 自90年代初期開始的軍標認證，是依據**軍用標準的認證。其認證機構是由原國防科工委授權的中國軍用電子元器件質量認證委員會，它獨立于元器件的生產方和使用方，所以屬于第三方認證。 質量認證包括兩方面的內容：對于元器件生產單位質量保證能力的評定：對其所生產的元器件進行鑒定或考核，合格者列入合格產品目錄(QPL)或合格生產廠目錄（QML）。 除了原國防科工委授權的軍用元器件質量認證機構外，軍工行業也可授權具有認證能力的單位按標準或法規性文件，對元器件生產單位的質量保證能力進行考察，以及對其生產的產品進行鑒定或考核，合格者列入該軍工行業合格產品目錄。為了區別于由**授權的質量認證，將軍工行業授權的質量認證，稱為質量認定，由于軍工行業是元器件的用戶，所以質量認定也可稱為用戶認證或第二方認證。
凡已通過質量認證，其認證條件能滿足軍工產品質量要求的元器件，可不再進行質量認定。凡未經過質量認證或其認證條件不能滿足軍工產品質量要求的元器件及其生產單位，軍工行業的有關部門認為必要時可組織人員進行質量認定.

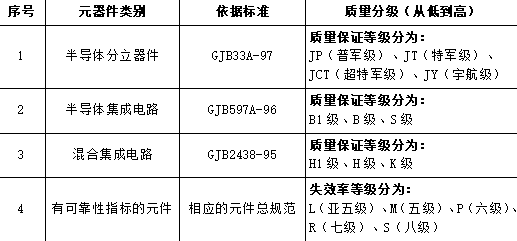

根據用途，元器件的質量等級可分為：用于元器件生產控制、選擇和采購的質量等級和用于電子設備可靠性預計的質量等級兩類，兩者有所區別，又相互聯系。 元器件的質量等級與其生產過程執行的規范是密不可分的，規范要求質量控制的嚴格程度，決定了元器件質量等級的高低。在大多數軍工產品中采用國產元器件的質量等級分為：（七專）7905、（七專）8406、（七專）840611A（半導體分立器件）、（七專）補充技術協議、國軍標（GJB）等五種。前四種可以認為是四種質量等級，而國軍標由于參照采用了美國軍用（MIL）標準，其質量等級的分類方法比較復雜，器件分為3～4個質量保證等級（簡稱質量等級）；元件分為有可靠性指標的和無可靠性指標的兩類，對于有可靠性指標的元件可分為若干個失效率等級。 國軍標元器件的質量等級包括了：器件的質量保證等級和有可靠性指標元件的失效率等級，如表4-1所示。
進口元器件的質量分級更為復雜，考慮到較多的是采用美國軍用元器件及部分歐洲空間局（ESA）元器件，所以簡要介紹MIL和歐洲空間局空間元器件協調組（ESA/SCC）元器件質量分級的情況。

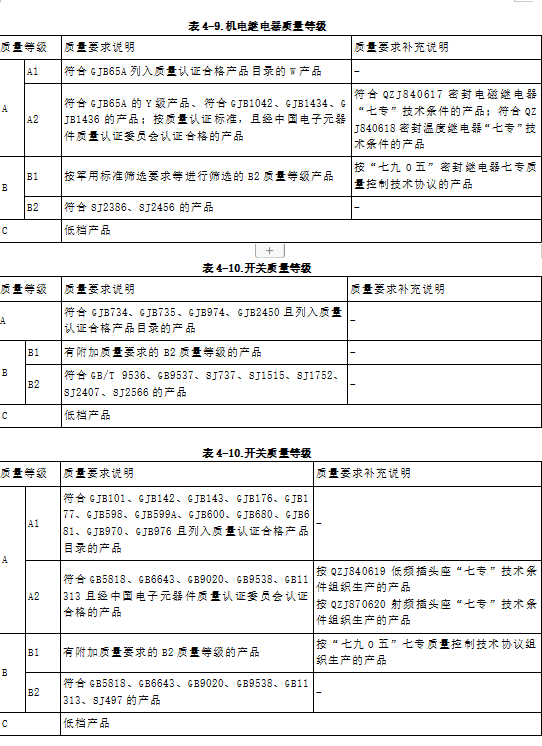

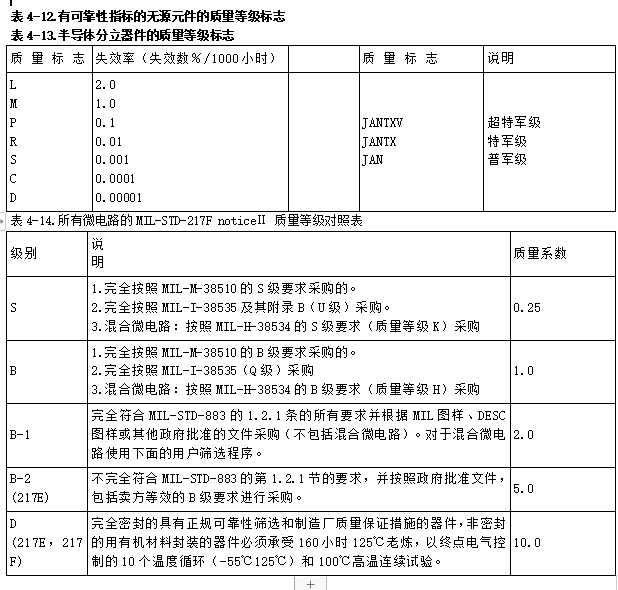

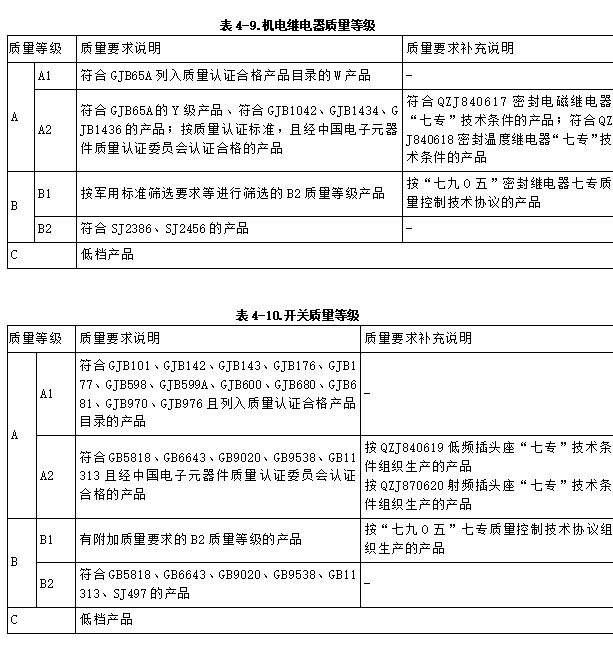

從1994年6月美國宣布對軍用標準實行改革以來，表4-2中涉及的美軍標中，MIL-M-38510已并入MIL-I-38535，而且都已改成性能規范（規范代號的字母改為MIL-PRF-，以后的數字不變，如MIL-PRF-38535C），內容也有較大的變化，例如采用統計過程控制（SPC）技術后，原來軍用規范規定要100%做的篩選項目，允許減少甚至可以全部免除。因此，在選擇和采購元器件時，必須加以注意。 這里特別要對微電路（包括：半導體集成電路及混合集成電路）的質量等級作些說明，其中B級與S級是微電路的質量保證等級，此外凡符合MIL-STD-883《微電路試驗方法和程序》1.2.1條規定的微電路，屬于質量等級為883級的微電路。其特點是微電路生產單位聲稱已按總規范MIL-M-38510及相應的詳細規范進行質量控制，但未進行認證。因此，具有不同信譽的微電路生產單位，電路的質量將有很大差別。從1995年5月14日開始MIL-M-38510并入MIL-PRF-38535后，已不生產B級、S級微電路，所以現在按MIL-M-38510采購的微電路，其質量等級大多數是883級，在883級微電路中，有些元器件供應商還根據對電路不同的質量控制，分為883B和883S，但其質量等級都不如B級有保證。 ESA/SCC元器件的質量分級較有規律，所有元器件都分為B、C兩級，但在采購時還可選擇不同的批驗收試驗（縮寫LAT，相當質量一致性檢驗），由于LAT分為1、2、3類，所以ESA/SCC元器件可分為B1、B2、B3、C1、C2、C3六個質量等級。 當按GJB/Z 299或MIL-HDBK-217進行電子設備可靠性預計時，在該標準中列出了另一種質量等級與表4-1或表4-2列出的質量保證等級及失效率等級有一一對應的關系。由于質量保證等級及失效率等級有時也可簡稱為質量等級，所以兩者很易混淆。但只有軍用級元器件才有質量保證等級及失效率等級，而對于所有元器件都有進行可靠性預計的質量等級，這是兩者是主要的差別。 現將GJB/Z 299B中所列的單片集成電路、混合集成電路、半導體分立器件、部分電阻器、電容器、繼電器開關的質量等級以及相應的質量系數分別列于表4-3～表4-11、進口元器件質量等級對照表（MIL-HDBK-217F noticeⅡ）列于表4-12～表4-14，以便分析比較。 用于可靠性預計的元器件質量等級，都對應著不同的質量系數πQ參見GJB299B，它反映了同類元器件不同質量等級的相對質量差異。例如表4-14中的S級微電路的工作失效率，較B級改善了4（1/0.25）倍；較883級改善了8（2/0.25）倍。
對表4-1與表4-3～表4-14進行分析對比，可以得出GJB/Z299B規定用于可靠性預計國產元器件的質量等級與國軍標產品規范規定的質量等級（包括：質量保證等級及失效率等級）的對應關系，如表4-15所示。
說明：
1)G---是指執行QZJ8406xx產品的質量等級
2)Ga---在此僅代表執行QZJ840611A產品的質量等級,在部分購銷合同中出現的G+或G++是指“七專”加嚴。
3)對于有可靠性指標的元件，其可靠性預計的質量等級又依據其失效率等級將A1細分為：A1W （對應失效率五級）、A1L（對應失效率六級）、A1Q （對應失效率七級）、A1B（對應失效率八級）等。
如前所述，微電路的質量和可靠性等級可分為下列三檔：
第一檔為建立了相應的軍用規范（詳細規范），并列入了“合格產品清單”QPL-38510中的軍用級微電路。這一檔產品是美國國防部為美國陸海空三軍及航天項目推薦的高質量、高可靠的標準軍用產品；
第二檔為生產廠家按照“微電子器件試驗方法”MIL-STD-883的要求進行過一系列試驗和檢驗（包括100%篩選、質量一致性檢驗等）的“準高可靠”的“883級”器件；
第三檔是由各個廠家自己認定的，沒有經過高可靠性試驗的一般產品。
表4-14中是S級和B級屬于上述第一檔，是有質量和可靠性保證的高可靠性產品。其中S級也叫“宇航級”，或稱為JAN S級，它是所有微電路質量等級中的最高級；B級通常叫做JAN B級。 表4-14中的B-1級就是通常所說的“883級”。正規地說，這級器件應是按軍用圖紙（MIL圖紙）、國防電子供應中心（DESC）的圖紙或政府批準的其它文件要求進行和生產的。這級器件上應明標“883”的標記。 值得注意的是，正規的883級器件應完全符合MIL-STD-883的1.2.1節的所有要求。這些要求的絕大多數項目引用了“微電路通用規范（美軍標）MIL-M38510”的相應條目。這級器件與QPL-38510中的JAN器件的主要差別是認證、鑒定和控制措施的不同。而表4-14中的B-2級器件，由于其不完全符合MIL-STD-883的1.2.1節的要求，因此，這級器件實質上不是“883”器件，它沒有資格在器件或其載體打上“883”的標記。B-2級器件很可能只按照MIL-STD-883的要求進行過某些試驗。 通常我們在使用微電路時，經常將微電路按其使用范圍為-55℃～+125℃的產品稱為“軍品”；將使用溫度范圍為-40℃～85℃的產品稱為“工業品”；將0℃～70℃的產品稱為民品，但必須注意，這種劃分方法只是按照“使用溫度范圍”這一性能特性來分檔的，這種劃分方法沒有將器件的質量、可靠性特考慮在內。也就是說，具有使用溫度范圍-55℃～125℃這一性能性的器件其失效率可能是非常高的，其質量特性可靠性最多相當于表4-14中的D級，其失效率是QPL-38510級的10倍。 嚴格來說，將符合軍用溫度范圍（-55℃～+125℃）的產品稱為“軍品”是不正確的。在國外，“軍品”的概念是指建立了相應的詳細軍用規范，并按該規范的要求進行生產且列入微電路合格產品目錄QPL-38510中的產品。這種產品也稱為JAN產品。“JAN”是美國政府為軍用產品（元器件）注冊的專利標記。 由表4-14可以看出，QPL的微電路較其它級別的產品具有很低的失效率。美國的有關軍用規范規定：軍用設備所使用的元器件原則上都要采用JAN產品，即軍用元器件。究其原因是因為軍用JAN微電路具有下列一些特性： a. JAN元器件的生產廠商必須首先經過權威部門的合格認證，這就要求生產廠家必須制定并執行一項嚴格的產品保證計劃； b. JAN產品只能在認證合格的專用生產線上生產； c. JAN產品進行并通過了一系列的性能和可靠性試驗（其中包括100%篩選和質量一致性檢驗）； d. 生產過程得到了嚴格的控制。JAN產品的生產過程必須處于政府部門的嚴格控制之下，并要隨時接受政府方面的檢驗； e. JAN器件的生產和檢驗是按其詳細的軍用規范及聯合其它通用規范進行的，因此使器件做到了標準化； f. 生產、篩選和試驗只限于美國本土的合格生產廠商； 正是由于JAN產品的生產廠商得到了認證，生產、試驗過程得到了嚴格的控制，因此使JAN產品的質量和可靠性得到了有效的保證。 除了列入QPL中的JAN產品以外，其它級別的產品由于生產廠商并不需要經過認證，生產、檢驗過程也沒有得到權威機構的控制，因此產品的質量隨生產廠商控制措施的不同而不同，即產品的質量和可靠性是不穩定的，是沒有保證的。正是由于這一原因，國外許多機構的優選元器件清單（PPL）中的優選元器件絕大多數是QPL中的產品（類似于XXX工程元器件優選目錄）。 綜合所述，各個級別元器件的主要差別是其失效等級有所不同，但不同級別的同一種器件在物理和功能上一般是可以互換的。為了保證設備的可靠性，最基本的方法就是要選擇固有可靠性高的元器件。元器件的固有可靠性除了要考慮上述質量、可靠性等級外，生產廠商的信譽、技術的成熟程度及元器件的使用歷史等都是選擇固有可靠性高的元器件。元器件的固有可靠性除了要考慮上述質量、可靠性等級外，生產廠商的信譽、技術的成熟程度及元器件的使用歷史等都是選擇元器時應考慮的方面。 元器件的選用就質量等級而言，首選應符合工程（管理）特點和可靠性設計要求。XXX工程電子元器件管理細則和《優選目錄》中均提出了選用要求，現綜合如下： A)優先選用《目錄》中的電子元器件以及實踐證明質量穩定，可靠性高、有發展前途的元器件；《優選目錄》中推薦選用已列入中國軍用電子元器件質量認證委員會發布的QPL、QML中的產品； D)分配可靠性指標高的產品，應選用質量等級高的元器件； E)可靠性預計手冊中基本失效率高的元器件，應選用質量等級高的產品； F)最大限度地壓縮電子元器件的品種規格和承制單位的數量
G)選用經認定合格，質量有保證、供貨及時、價格合理、技術服務好的定點供貨單位設計人員在設計中選用元器件時，除符合上述規定外，還應注意：
b)盡量采用符合**標準或部標準（GJB、GB、SJ）的通用、技術成熟元器件； c)在選用元器件前，首先要確定完成所需功能的規格合適的元器件類型及預期的工作環境、質量或可靠性等級，不要片面選擇高性能，不可盲目地“以高代低”； d)保證電磁兼容性，對元器件的電磁敏感門限或電磁兼容數據應了解； e)對新型元器件，應經過試驗和試用后確認滿足要求后，并經主持設計師同意； f)新品、重要件、關鍵件應經質量認定（XXX工程管理文件有規定）； g)盡量壓縮元器件的品種和規格及廠點數量，在性能、外形、規格上“力求”“一致”（電連接器按工程規定執行）； ⑤具有活動觸點的、損耗性的，失效率較高的元器件。并限制使用塑封微電子器件、鋁電解電容器、液體鉭電解電容器。 強調不得使用已淘汰的元器件，例如：禁止使用紙介電容器、金屬化紙介電容器、鍺半導體器件、非密封繼電器、滑動開關，民用電子器件。 5.2 質量標記一些不規范或不正確的質量等級，主要表現在不同類別元器件、不同標準元器件的質量等級混用，例如，檢查中發現質量等級的寫法有：軍級、軍品、普軍品、普軍級、普軍標、B1、B1 、A4、A4 、企軍標、國軍標、美軍標等寫法。這些寫法有的是對的，但用錯地方；有的不嚴謹，有的可能是一種習慣，有的則過于簡單，有的根本就不是質量等級，雖然原因很多，但根本的是對質量等級的概念、劃分不清楚、不理解。 這種混亂對元器件的質量控制是不利的，特別是在采購合同中出現時，更容易造成質量與經濟的損失。例如，對于集成電路的質量等級“B1”和“B1”，其所反應的產品質量和價格是完全不同的。“B1”是產品生產的控制等級，是指符合 GJB597A列入質量認證合格產品目錄（QPL）的B1級產品（即經貫標認證的產品）；B1是可靠性預計的質量等級，是GJB299的表示方法。它是指按GJB597A的篩選要求進行篩選的B2質量等級的產品或符合GB4589.1的Ⅱ類產品，它實際上是民用產品按軍用要求進行篩選的產品。這兩種質量等級的產品在價格上差10～30倍左右，失效率相差3.5倍（依據GJB299B）。
質量保證等級：指該產品生產執行總規范中的質量保證等級如GJB597A-96的S、B、B1級，用于元器件生產控制、選擇和采購的質量等級； 可靠性預計質量等級：用于電子設備可靠性預計的質量等級，用于可靠性設計、預計、總體控制。 標記易混淆：B1(質量保證等級，僅僅適應于微電路----中國特色) B1(可靠性預計質量等級，適應于幾乎所有國產元器件) 例如：“J級”（或 ）與“軍級”的表示就有完全不同的含義。 嚴格講“J級”（或 ）是指“軍標認證”后所賦予產品的一個質量等級，稱之為軍級，是指按照有關規定，通過了相應級別的**軍用標準認證并在QPL表上公布的產品的質量等級；“軍級”是一種口語化的或習慣的或默認的表示，其產品可能沒有經過認證，但可能已經按國軍標或“七專”技術條件或其他軍用附加技術條件的要求進行考核，也可能是自詡的。因此，在采購時除應注明總規范，詳細規范，技術條件及其質量保證外，還應特別注明考核依據的軍用規范或附加進行考核的內容。
例如：晶體管用B1級或J級或W級；阻容元件或集成電路用 (GP/GT/GCT), (JP/JT/JCT)表示，集成電路用 W級，L級表示等都是不對的。這主要是由于對產品總規范和QPL表不了解所致。 因此，在產品的采購文件中或設計文件中所引用的質量等級表示一定要符合GJB299和各類元器件總規范的要求，不要互相混淆；在采購文件中應注明其總規范，詳細規范，技術條件及質量保證等級。對于元器件生產單位聲稱其提供的是認證產品時，應查詢認證證書，并特別注意認證的質量等級是什么，例如，對于一個晶體管，其認證等級可以是：JP,也可以是JT,兩種等級的要求不同，在證書上會注明。 對于采購沒有經過認證的“軍級”產品時，由于很容易產生理解不同的情況，除必須在采購文件中注明總規范，詳細規范，技術條件及其質量保證等級外，還應特別注明考核依據的軍用規范或進行考核的附加內容。結束語：元器件的質量等級是元器件固有可靠性的標記，在選用、采購元器件中準確地確定與標識元器件的質量等級和考核標準，不僅解決了整機可靠性的一個源頭，還可以減少經濟與質量方面的損失，應引起元器件選用與采購人員的足夠重視，以上資料供大家參考，希望對大家的實際工作有所幫助。
