因以太網交換機的速率和功能等各不相同，以太網交換機端口類型也有所不同。海翎光電的小編將從傳輸速率、功能以及網絡體系結構三個方面，為您簡單介紹一些常見的以太網交換機端口類型，幫助您更好地了解它們之間的差異性，為將來網絡部署做足準備。

     1. 網絡設備常見接口類型

    主要有光口、電口、combo口和console口

     1.1 光口是指光纖接口，光口的線纜上傳輸的是光信號，常見的光口都是可插拔光模塊的接口，規格從100M~100G都有。

圖1 模塊插槽和模塊

    1.2 電口，常見是的RJ45口，插雙絞線的端口（網線），是處理電信號的，一般速率為10M、100M，最大為1000M。最大傳輸距離為100m。電口又可以分為固定端口以及光電模塊接口兩種。

 圖 2 固定電口

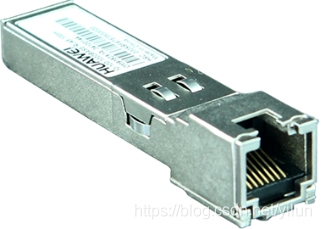

圖 3 光電模塊（電口模塊）

     1.3 Combo口接口是一個光電復用接口，是由設備面板上的兩個以太網口（一個光口和一個電口）組成。Combo電口與其對應的光口在邏輯上是光電復用的，用戶可根據實際組網情況選擇其中的一個使用，但兩者不能同時工作。交換機上Combo接口的判斷方法：通過交換機面板判斷，接口標識編號相同，但是傳輸介質（光和電）不同的一對接口，即為Combo口。圖5-1的1和2分別代表一個Combo接口。

圖4-1 Combo接口示意圖

      舉例：當激活光接口時，對應的電接口就自動處于禁用狀態，用戶可根據對端接口類型選擇使用電接口或光接口。電接口和光接口共用一個接口視圖。當用戶需要激活電接口或光接口，配置電接口或光接口的屬性（比如速率、雙工模式等）時，只需要在同一接口視圖下配置。

     例如，下圖所示面板中的第3部分包括8個Combo接口，一個Combo接口分別是由面板上的一個電接口和一個光接口組成。電接口和光接口共用一個接口視圖，且兩者不能同時工作。

圖 4-2 combo口

     1.4 Console口接口是典型的配置接口。使用Console線直接連接至計算機的串口，利用終端仿真程序（一般使用Windows自帶的“超級終端”）在本地配置路由器。網絡設備的Console接口多為RJ-45接口，并標記有CONSOLE字樣。

圖5 console口

   2 根據傳輸速率的不同劃分以太網交換機端口類型

    傳輸速率是決定以太網交換機端口類型至關重要的因素，目前以太網交換機的傳輸速率有1G/10G/25G/40G/100G甚至更高的速率。下面是這些不同傳輸速率以太網交換機的主流端口類型。

    2.1 RJ45端口

    目前，1000BASE-T以太網交換機上的端口為RJ45，該類型的端口可用于數據中心中服務器接入、LAN、以及臺式機交換機的上行鏈路或千兆到桌面的帶寬應用。當兩臺1000BASE-T以太網交換機連接時通常使用標準的雙絞線，如五類、超五類、六類、超六類網絡跳線。

    2.2  SFP端口

    SFP端口（微型GBIC端口）是一種小型熱插拔接口。在以太網中，SFP端口速率為1Gbit/s，在光纖通道系統中，SFP端口速率可達4Gbit/s。在帶有SFP端口的千兆交換機上插入SFP光模塊搭配不同的線纜（光纖跳線或銅纜）使用時，可在光纖上實現長短距離的傳輸和在銅纜上實現短距離的傳輸。如，使用SFP1G-ZXC-55光模塊和LC雙工光纖跳線連接時最大傳輸距離為160千米，使用SFP-GB-GE-T光模塊（即電口模塊）和五類網線連接時最大傳輸距離為100米。

    2.3  SFP+端口

    SFP+端口（小型可插拔接口）是SFP端口的升級版，可支持高達10Gbps的傳輸速率。SFP+端口具備向后兼容性，也就是說SFP+端口上可支持SFP光模塊，但鏈路的傳輸速率會降低至1Gbps。需要注意的是SFP端口上不能支持SFP+光模塊，因為無法將SFP+光模塊的速率調至1Gbps。

     2.4  QSFP+端口

    QSFP+端口是在QSFP（四通道小型可插拔接口）的基礎上發展而來，其擁有4x10G通道，適用于40G以太網。也就是說QSFP+端口相當于是通過四個通道 SFP+接口實現40Gbps的傳輸。

    3. 根據功能的不同劃分以太網交換機的端口類型

    與上述傳輸速率相同，功能和應用也是影響以太網交換機端口類型的重要因素，因為同一端口可具備不同的功能和多種用途。該類別的端口可能更為復雜，但深入了解它們可幫助您更好地選擇以太網交換機。

    3.1 Combo端口（即光電復用端口）是指交換機面板上的兩個以太網端口，即電口（RJ45端口）和光口（SFP端口）。海翎光電的小編在上面也提到了。總的來說，Combo端口的最大優勢是在不占用未使用的交換結構上提供不同類型的連接，從而為用戶提供強大的功能和靈活性，可根據特殊的網絡應用要求配置該交換機。

    3.2  堆疊端口是以太網交換機的一種特殊功能端口，主要是用來與相同品牌、型號和軟件版本的以太網交換機進行堆疊連接，其中，多臺堆疊交換機可視為一臺交換機，用戶可通過堆疊內的主交換機實現對堆疊內所有交換機的管理。同時，進行堆疊過后的端口容量是所有進行堆疊的交換機端口總和。此外，堆疊端口可以是以太網交換機中的某個上行鏈路端口，也可以是專用于堆疊的端口。

    3.3  以太網供電端口（即PoE端口）可通過雙絞線同時實現數據和電源的傳輸。以太網供電端口遵循的標準不同，所提供的電源也不同，目前，遵循IEEE 802.3af標準的以太網交換機（即PoE交換機）的端口可提供高達15.4W的電源；遵循IEEE 802.3at標準的以太網交換機（即PoE+交換機）的端口可提供高達30W的電源。但隨著距離的增加，其功率會出現衰減的問題，因此PoE交換機的供電設備上可用的最小功率是12.9W；PoE+交換機的供電設備上可用的最小功率是25.5W。

    4.根據網絡體系結構的不同劃分以太網交換機端口類型

    傳統的網絡體系結構（即三層網絡體系結構）通常包含了核心層、匯聚層和接入層。相應地，以太網交換機的端口也可進行如此劃分。

    接入端口主要用來連接臺式計算機、筆記本電腦、打印機等設備，只能連接接入鏈路。通常，接入端口只能屬于一個VLAN（也就是說接入端口只能是這個特定VLAN的成員），且只為該VLAN傳輸數據幀，所有未分類為該VLAN的數據幀都將會被丟棄。其中，接口端口只會以本機格式發送和接收的數據幀，并不會進行VLAN標記，也就是說數據幀不會帶有任何的VLAN標記。

    中繼端口指交換機之間或交換機和路由器之間或交換機和服務器之間的連接端口，可連接中繼鏈路的端口。中繼端口允許多個VLAN通過，可同時接收和發送多個VLAN的報文。中繼端口是連接到其他交換機端口的VLAN聚合端口，而接入端口是交換機連接到VLAN中主機的端口。

    混合端口是指用于連接網絡設備和用戶設備的連接端口，用于連接混合鏈路的端口。混合端口既可支持未標記的VLAN（如接入端口），也支持標記的VLAN（如中繼端口）。與中繼端口相同的是，混合端口也可允許多個VLAN通過，能接收和發送多個VLAN的報文，但不同的是，混合端口可允許多個VLAN的報文發送時不打標簽，而中繼端口只允許缺省VLAN的報文發送時不打標簽。雖然混合端口與中繼端口在很多方面存在相似之處，但是混合端口擁有更多的端口配置功能。

    下圖展示了接入端口、中繼端口以及混合端口如何在同一網絡系統中應用。

    總結：若是能辨別以太網交換機端口類型的不同，將有助于您選出更加適用于自身網絡的以太網交換機。此外，在考慮所需端口類型和端口數量時，還應當考慮當前和未來的業務量以及對功能的需求。合適您的才是最重要的。
